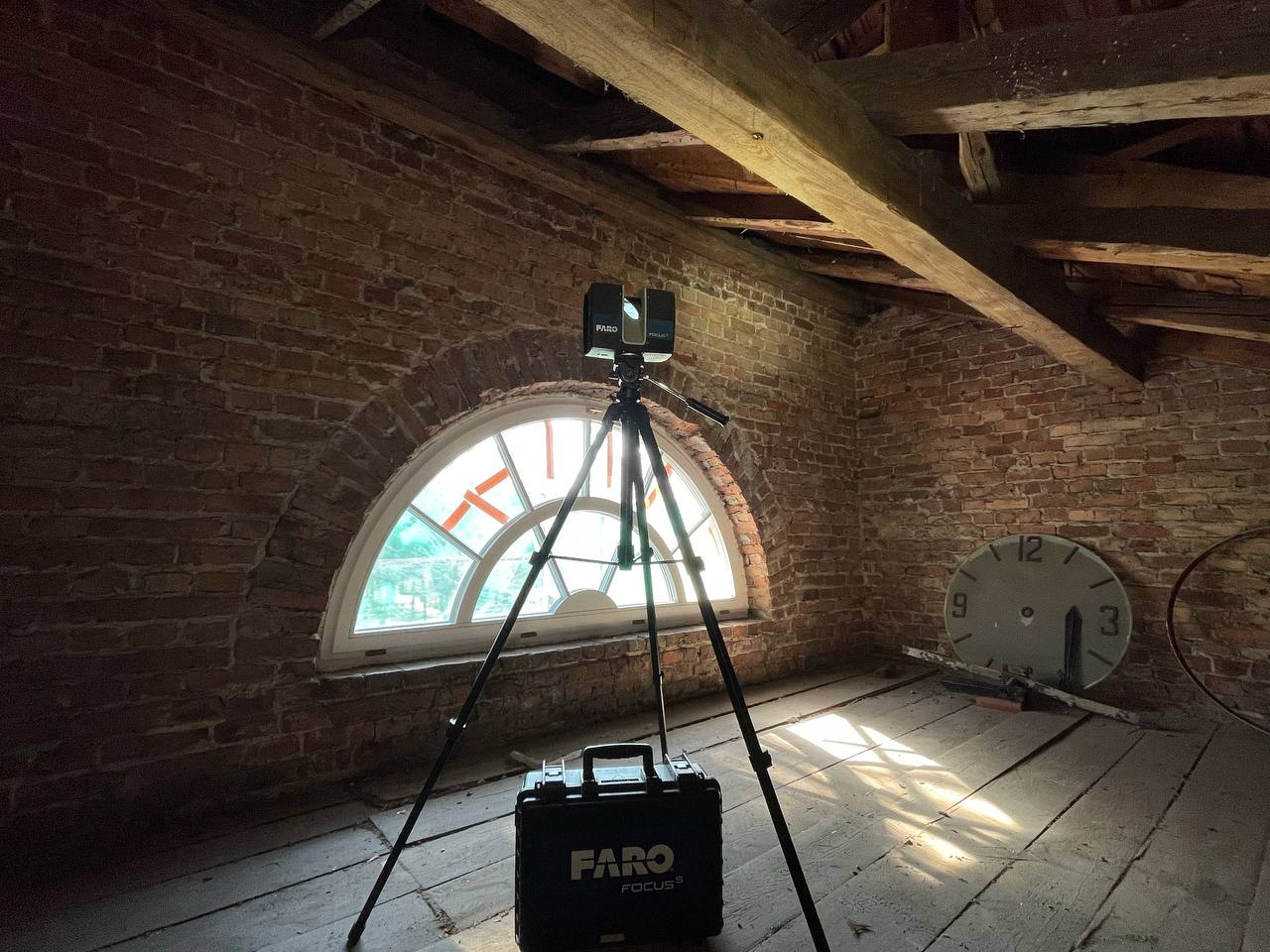

Skanowanie laserowe 3D przed modernizacją budynku: co należy zarejestrować przed rozpoczęciem projektowania?

Projekty modernizacji rzadko rozpoczynają się od pełnego i aktualnego obrazu istniejącego budynku. Oryginalne rysunki mogą być niekompletne lub nieaktualne, wcześniejsze zmiany mogły nie zostać udokumentowane, a rzeczywisty stan obiektu może różnić się od informacji dostępnych dla zespołu projektowego.

Skanowanie laserowe 3D pozwala dokładnie zarejestrować stan istniejący przed rozpoczęciem projektowania modernizacji. Samo zeskanowanie budynku nie jest jednak wystarczające. Pomiar powinien obejmować te obszary, elementy, miejsca połączeń i instalacje techniczne, których projektanci będą rzeczywiście potrzebować na kolejnych etapach prac.

Kluczowe pytanie brzmi więc nie tylko „Czy budynek należy zeskanować?”, ale przede wszystkim „Co należy zarejestrować przed rozpoczęciem projektowania?”

Dlaczego stan istniejący ma znaczenie przed modernizacją?

Nowa inwestycja rozpoczyna się od projektu. Modernizacja rozpoczyna się od istniejącego obiektu i warunków, których projektant nie może dowolnie zmienić.

Ściany mogą nie być idealnie proste. Poziomy posadzek mogą się różnić. Elementy konstrukcyjne mogą znajdować się w innych miejscach niż na pierwotnych rysunkach. Instalacje MEP mogły być wielokrotnie przebudowywane, a otwory drzwiowe, okienne i technologiczne – dodawane, zamykane lub przesuwane.

Jeżeli takie różnice zostaną wykryte dopiero po rozpoczęciu projektowania, mogą prowadzić do zmian projektu, dodatkowych wizyt na obiekcie, problemów z koordynacją oraz korekt już podczas realizacji prac.

Ma to szczególne znaczenie wtedy, gdy dostępnej dokumentacji nie można traktować jako dokładnego odzwierciedlenia aktualnego stanu obiektu. W artykule o nieaktualnych rysunkach budynku i ryzyku modernizacji wyjaśniamy szerzej, dlaczego archiwalne plany warto zweryfikować przed wykorzystaniem ich jako podstawy projektu.

Co należy zarejestrować przed rozpoczęciem modernizacji?

Zakres pomiarów zależy od konkretnego projektu, jednak w przypadku modernizacji i przebudowy szczególne znaczenie ma kilka grup informacji.

Co należy zarejestrować	Dlaczego ma to znaczenie przy modernizacji
Ściany i ścianki działowe	Pozwalają określić rzeczywisty układ, położenie, grubość i geometrię ścian
Słupy, belki i stropy	Ułatwiają koordynację konstrukcji i projektowanie w odniesieniu do istniejących elementów
Drzwi, okna i inne otwory	Dostarczają rzeczywistych wymiarów i położenia otworów potrzebnych do projektowania
Poziomy posadzek i sufitów	Pokazują różnice wysokości, spadki, wysokości użytkowe i ograniczenia przestrzenne
Instalacje MEP	Ułatwiają trasowanie i koordynację nowych instalacji mechanicznych, elektrycznych i sanitarnych
Szachty i pomieszczenia techniczne	Pokazują dostępną przestrzeń dla instalacji i urządzeń
Elewacje i geometria dachu	Wspierają projektowanie modernizacji zewnętrznej, przegród i miejsc połączeń
Istniejące urządzenia	Pomagają zaplanować wymianę, pozostawienie, dostęp oraz nowe przyłączenia
Krytyczne miejsca połączeń	Dostarczają geometrii tam, gdzie nowe elementy mają zostać połączone z istniejącą konstrukcją

Celem nie jest rejestrowanie każdego widocznego elementu z identycznym poziomem szczegółowości. Zakres skanowania powinien wynikać z decyzji, które będą podejmowane podczas projektowania i realizacji modernizacji.

Ściany, ścianki działowe i rzeczywisty układ budynku

Jednym z pierwszych wymagań przy projektowaniu modernizacji jest poznanie rzeczywistego układu budynku.

Istniejące rzuty mogą przedstawiać ogólny układ pomieszczeń, ale nie zawsze uwzględniają późniejsze przebudowy, przesunięcia ścian działowych, zamurowane otwory, nowe pomieszczenia czy inne zmiany wykonane w trakcie eksploatacji obiektu.

Skanowanie laserowe rejestruje widoczną geometrię aktualnego stanu budynku i może stanowić podstawę do opracowania rzutów, przekrojów, elewacji, chmury punktów lub modelu BIM.

W projektach wymagających wiarygodnej dokumentacji geometrycznej przed rozpoczęciem prac projektowych inwentaryzacja budynku 3D pozwala przekształcić dane pomiarowe w dokumentację techniczną potrzebną architektom i inżynierom.

Elementy konstrukcyjne i krytyczne miejsca połączeń

Słupy, belki, stropy, ściany konstrukcyjne, konstrukcja dachu oraz inne widoczne elementy nośne mogą bezpośrednio wpływać na możliwości przebudowy budynku.

Ich rzeczywiste położenie staje się szczególnie istotne, gdy projekt zakłada wykonanie nowych otworów, schodów, montaż urządzeń, zmianę elewacji, dodanie konstrukcji stalowych lub innych elementów, które muszą zostać połączone z istniejącą konstrukcją.

W takich miejscach ogólna geometria budynku może być niewystarczająca. Zakres pomiarów powinien uwzględniać obszary, w których dokładność wymiarowa ma największy wpływ na projektowane rozwiązania.

Skanowanie laserowe rejestruje widoczną geometrię, ale nie pokazuje tego, co znajduje się wewnątrz ścian, stropów lub innych nieprzezroczystych przegród. Jeżeli informacje o ukrytych elementach konstrukcyjnych są kluczowe dla projektu, mogą być potrzebne dodatkowe badania.

Poziomy posadzek, wysokości sufitów i geometria pionowa

Projekty modernizacji często zależą od wymiarów, których nie można wiarygodnie odczytać wyłącznie z rzutów.

Poziomy posadzek mogą różnić się pomiędzy pomieszczeniami. Istniejące stropy mogą mieć spadki lub lokalne odchylenia, a wysokość pomieszczeń może zmieniać się ze względu na belki, sufity podwieszane, kanały wentylacyjne czy wcześniejsze przebudowy.

Rejestracja geometrii pionowej pozwala projektantom ocenić:

• poziomy gotowych posadzek;
• wysokości kondygnacji;
• wysokości użytkowe pomieszczeń;
• położenie belek i stropów;
• schody i spoczniki;
• pochylnie i różnice poziomów;
• dostępną przestrzeń nad sufitami podwieszanymi;
• wzajemne położenie elementów pomiędzy kondygnacjami.

Informacje te stają się szczególnie ważne, gdy nowe instalacje, wykończenie, urządzenia lub elementy prefabrykowane muszą zmieścić się w istniejącej przestrzeni budynku.

Drzwi, okna i pozostałe otwory

Otwory są kolejnym obszarem, w którym nominalne wymiary z historycznej dokumentacji mogą być niewystarczające do projektowania modernizacji.

Pomiar może wymagać określenia rzeczywistej szerokości, wysokości i położenia drzwi oraz okien, a także poziomów parapetów, nadproży i geometrii otaczających je elementów.

Dotyczy to również przejść przez ściany i stropy, szczególnie gdy istniejące otwory mają zostać wykorzystane dla nowych instalacji MEP lub gdy nowe elementy będą prefabrykowane na podstawie wymiarów istniejącej konstrukcji.

Instalacje MEP i pomieszczenia techniczne

Instalacje MEP należą często do najważniejszych, a jednocześnie najtrudniejszych elementów inwentaryzacji wykonywanej przed modernizacją.

Istniejące rurociągi, kanały wentylacyjne, trasy kablowe, urządzenia, zawory, instalacje elektryczne i inne systemy techniczne mogły być wielokrotnie modyfikowane w całym okresie użytkowania budynku.

Pomieszczenia techniczne, szachty instalacyjne, przestrzenie nad sufitami oraz obszary o dużym zagęszczeniu instalacji wymagają szczególnej uwagi, ponieważ nowe systemy często trzeba prowadzić przez przestrzeń już zajętą przez istniejące instalacje.

Jeżeli projekt obejmuje koordynację MEP, zakres skanowania powinien uwzględniać nie tylko główne urządzenia, ale również przebieg instalacji, punkty przyłączeń, dostępne przestrzenie, przejścia oraz otaczającą je geometrię. Więcej o wykorzystaniu danych pomiarowych w takich zadaniach opisujemy w materiale o tym, jak chmura punktów usprawnia koordynację MEP, HVAC i instalacji elektrycznych.

Elewacje, dachy i zewnętrzna geometria budynku

Modernizacja zewnętrznych części budynku może wymagać innego podejścia do pomiarów niż przebudowa wnętrz.

Geometria elewacji może być potrzebna przy wymianie przeszkleń, projektowaniu systemów okładzinowych, pracach renowacyjnych, wykonywaniu nowych otworów, rozbudowie obiektu lub projektowaniu połączeń pomiędzy istniejącą a nową konstrukcją.

Skanowanie dachu może z kolei dostarczyć informacji o spadkach, attykach, otworach, urządzeniach dachowych, geometrii konstrukcji oraz miejscach połączenia z elewacją.

Jeżeli skany wnętrza i zewnętrza zostaną połączone w jeden spójny układ, projektanci otrzymują pełniejszy przestrzenny obraz istniejącego budynku.

Krytyczne połączenia pomiędzy istniejącą a nową konstrukcją

Nie każdy fragment modernizowanego obiektu ma taki sam priorytet pomiarowy.

Najbardziej wymagające są często miejsca, w których projektowane elementy muszą fizycznie połączyć się z istniejącym budynkiem.

Przykładem mogą być:

• nowe konstrukcje stalowe łączone z istniejącą konstrukcją;
• elementy prefabrykowane montowane w istniejących otworach;
• nowe elewacje łączone z istniejącym budynkiem;
• nowe urządzenia montowane na istniejących fundamentach;
• nowe kanały lub rurociągi przechodzące przez istniejącą konstrukcję;
• dobudowywane części łączone z istniejącym obiektem;
• nowe schody, pomosty i konstrukcje dostępowe.

Jeżeli to możliwe, takie miejsca warto określić jeszcze przed rozpoczęciem skanowania. Pozwala to zaplanować odpowiednie stanowiska skanera i zarejestrować krytyczną geometrię z poziomem szczegółowości wymaganym na późniejszym etapie projektowania.

Co najczęściej pomija się podczas inwentaryzacji przed modernizacją?

Pomiar może obejmować wszystkie główne pomieszczenia, a mimo to pozostawić istotne braki z punktu widzenia zespołu projektowego.

Do często pomijanych obszarów należą:

• przestrzenie nad sufitami podwieszanymi;
• szachty i piony instalacyjne;
• pomieszczenia mechaniczne i elektryczne;
• dachy i urządzenia znajdujące się na dachach;
• piwnice i pomieszczenia instalacyjne;
• trudno dostępne miejsca za istniejącymi urządzeniami;
• punkty przyłączeń nowych instalacji MEP;
• spody schodów i elementów konstrukcyjnych;
• miejsca, w których nowe elementy będą łączone z istniejącą geometrią.

Problem często ujawnia się dopiero po rozpoczęciu projektowania, gdy inżynier potrzebuje wymiaru lub fragmentu geometrii, którego nie zarejestrowano podczas pierwszej wizyty.

Ponowny przyjazd na obiekt może wtedy oznaczać konieczność uzyskania kolejnego dostępu, organizacji podróży, procedur bezpieczeństwa, uzgodnienia czasowego wyłączenia instalacji lub wykonania dodatkowej sesji pomiarowej.

Czy wszystko należy skanować z maksymalną szczegółowością?

Niekoniecznie.

Inwentaryzacja przed modernizacją powinna być wystarczająco kompletna dla planowanego zastosowania danych, ale nie oznacza to, że każda część budynku wymaga identycznej gęstości chmury punktów, priorytetu pomiarowego czy poziomu szczegółowości modelowania.

Duże, otwarte pomieszczenie i ciasna maszynownia z gęstą siecią instalacji mogą wymagać zupełnie innych strategii skanowania. Podobnie ściana określająca jedynie ogólną granicę pomieszczenia nie zawsze wymaga takiej samej uwagi jak miejsce połączenia istniejącej konstrukcji z prefabrykowanym elementem stalowym.

Wymagania powinny więc wynikać z późniejszego wykorzystania danych, a nie z jednej specyfikacji stosowanej jednakowo do całego obiektu. Wymagana dokładność może być inna dla ogólnej dokumentacji architektonicznej, a inna dla krytycznych miejsc montażu i połączeń. Więcej na ten temat opisujemy w artykule o dokładności skanowania laserowego 3D, w którym wyjaśniamy, jak wymagania dotyczące dokładności zależą od rodzaju projektu i końcowego zastosowania danych.

Dlaczego warto zachować chmurę punktów?

Końcowym rezultatem projektu modernizacji mogą być rysunki CAD lub model BIM, ale źródłowa chmura punktów nadal pozostaje wartościowym materiałem.

Model BIM zawiera geometrię opracowaną zgodnie z ustalonym zakresem. Nie musi więc odwzorowywać każdego widocznego elementu zarejestrowanego podczas skanowania.

Chmura punktów zachowuje natomiast znacznie gęstszy zapis widocznego stanu istniejącego. Jeżeli na późniejszym etapie projektant będzie musiał sprawdzić określony obszar lub uzyskać wymiar, którego nie uwzględniono w modelu, odpowiednia informacja może nadal znajdować się w danych źródłowych. W niektórych przypadkach pozwala to uniknąć kolejnej wizyty na obiekcie.

Nie oznacza to jednak, że każda chmura punktów automatycznie nadaje się do każdego dalszego zastosowania. Przed rozpoczęciem modelowania należy sprawdzić kompletność danych, jakość rejestracji i ich przydatność do planowanego celu. W artykule o tym, co sprawia, że chmura punktów jest gotowa do modelowania BIM, opisujemy te wymagania bardziej szczegółowo.

Od skanowania laserowego 3D do dokumentacji modernizacji

Skanowanie laserowe jest etapem pozyskiwania danych. Zespół projektowy potrzebuje następnie informacji w formacie odpowiednim dla dalszego procesu projektowania.

W zależności od projektu proces może wyglądać następująco:

Istniejący budynek → Skanowanie laserowe 3D → Zarejestrowana chmura punktów → CAD / BIM → Projekt modernizacji

W projektach realizowanych w środowisku BIM usługi Scan to BIM pozwalają przekształcić dane z chmury punktów w uporządkowane modele wykorzystywane przez zespoły architektoniczne, konstrukcyjne i instalacyjne.

Zakres modelu powinien wynikać z potrzeb konkretnej modernizacji. Modelowanie elementów, które nie będą wykorzystywane w projekcie, zwiększa nakład pracy, natomiast pominięcie istotnej geometrii może ograniczyć użyteczność modelu.

Jak określić zakres skanowania przed modernizacją?

Przed rozpoczęciem prac terenowych zespół pomiarowy i projektowy powinny wiedzieć, w jaki sposób zebrane dane będą później wykorzystywane.

Warto odpowiedzieć na następujące pytania:

1. Które części budynku będą modernizowane?
2. Które elementy architektoniczne i konstrukcyjne muszą zostać zinwentaryzowane?
3. Czy istniejące instalacje MEP zostaną zachowane, wymienione czy rozbudowane?
4. W których miejscach nowe elementy będą łączone z istniejącą konstrukcją?
5. Czy dostępne są przestrzenie nad sufitami, szachty, dachy, piwnice i pomieszczenia techniczne?
6. Czy chmura punktów będzie wykorzystywana bezpośrednio, czy zostanie przekształcona w CAD lub BIM?
7. Które obszary wymagają większej kontroli wymiarowej?
8. Jakie rysunki, modele lub pomiary mają zostać dostarczone na końcu?

Ustalenie tych kwestii przed wizytą na obiekcie ułatwia zaplanowanie stanowisk skanera, wskazanie obszarów krytycznych i ograniczenie ryzyka, że brakujące dane zostaną zauważone dopiero po rozpoczęciu projektowania.

Skanowanie laserowe 3D jako podstawa projektu modernizacji

Wartość inwentaryzacji przed modernizacją nie wynika wyłącznie z ilości zebranych danych. Najważniejsze jest zarejestrowanie właściwych informacji o stanie istniejącym, zanim projektanci zaczną podejmować decyzje dotyczące przyszłej formy i funkcji budynku.

Ściany, elementy konstrukcyjne, otwory, poziomy, instalacje MEP, pomieszczenia techniczne, elewacje, dachy, urządzenia oraz krytyczne miejsca połączeń mogą mieć bezpośredni wpływ na projekt modernizacji.

Dobrze zaplanowane skanowanie pozwala zebrać te informacje w jednym spójnym przestrzennie zbiorze danych, który może być wykorzystany do przygotowania rysunków, modeli BIM, pomiarów, koordynacji oraz późniejszej kontroli rozwiązań projektowych.

W projektach wymagających aktualnej dokumentacji stanu istniejącego przed rozpoczęciem zmian ScanM2 wykonuje skanowanie 3D w Polsce, a uzyskane dane mogą następnie stanowić podstawę do przygotowania dokumentacji stanu istniejącego i dokumentacji powykonawczej.
